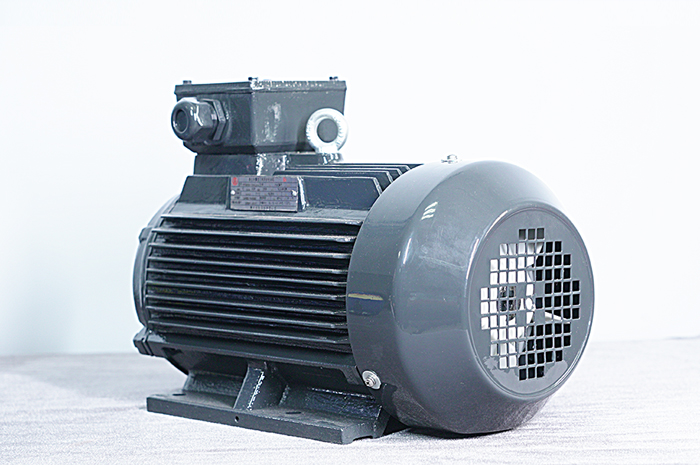

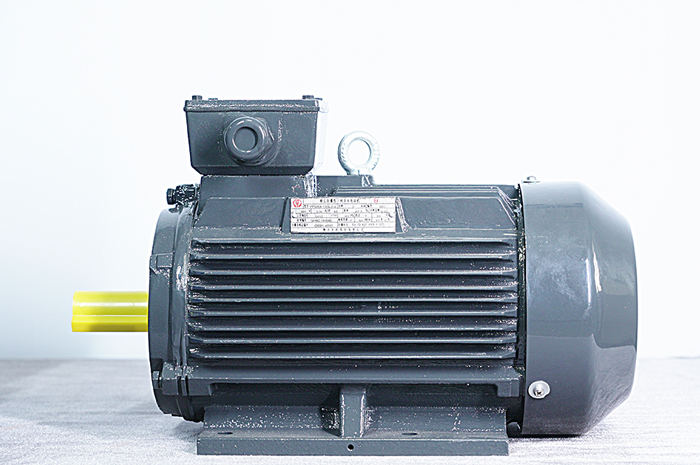

YFBX3系列粉塵防爆型三相異步電動機

詳細信息

我公司YFBX3系列粉塵防爆型三相異步電動機，按照GB12476.1-2013《可燃性粉塵環境用電氣設備第1部分：通用要求》、GB12476.5-2013《可燃性粉塵環境用電氣設備第5部分：外殼保護型“tD”》的要求制成粉塵防爆型，防爆標志為ExtDA21 IP65 T135℃、ExtDA22 IP55 T135℃。

電動機防爆性能符合GB12476.1-2013《可燃性粉塵環境用電氣設備第1部分：通用要求》、GB12476.5-2013《可燃性粉塵環境用電氣設備第5部分：外殼保護型“tD”》的要求，電氣性能執行Q/HSD 13-2020《YFBX3系列粉塵防爆型三相異步電動機（機座號63～355）技術條件》的要求。

該系列電動機額定電壓3KW及以下為220V、380V、220V/380V,4KW及以上為380V、660V、380V/660V，額定頻率50Hz，防護等級IP65，冷卻方式IC411，風扇自冷采用F級絕緣，可以在海拔不超過1000米，溫度-20℃-40℃的環境下連續運行。我公司還可以按用戶要求設計、制造各種電壓、各種頻率、各種安裝方式的電動機。

YFBX3系列超高效率電動機安裝及外形尺寸
THE DIMENSIONS OF MOUNTING AND CONTOUR FOR YFBX3 SERIES PREMIUM EFFICIENCY MOTORS

機座號Frame size	極數Poles	安裝尺寸(毫米 )Mounting dimension(mm)																外形尺寸(毫米 )Contour dimension(mm)
機座號Frame size	極數Poles	H	A	B	C	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	AA	BB	B1	HA	HD	LA	L
80M	2、4	80	125	100	50	19	40	6	15.5	6	10	165	130	200	0	12	3.5	165	175	155	34	150	15	10	245	12	325
90S	2、4、6	90	140	100	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	195	170	36	165	20	12	265	12	355
90L		90	140	125	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	195	170	36	195	20	12	265	12	385
100L		100	160	140	63	28	60	8	24	7	12	215	180	250	0	14.5	4	205	215	185	40	235	20	14	295	14	445
112M		112	190	140	70	28	60	8	24	7	12	215	180	250	0	14.5	4	230	240	200	45	250	20	15	315	14	510
132S	2、4、6、8	132	216	140	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	285	220	55	190	25	18	355	14	485
132M		132	216	178	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	285	220	55	230	25	18	355	14	520
160M		160	254	210	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	330	270	65	260	25	20	430	15	630
160L		160	254	254	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	330	270	65	305	25	20	430	15	670
180M		180	279	241	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	70	315	40	22	470	17	710
180L		180	279	279	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	70	355	40	22	470	17	750
200L		200	318	305	133	55	110	16	49	10	18.5	350	300	400	0	18.5	5	395	420	320	70	365	35	25	520	20	780
225S	4、8	225	356	286	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	470	340	75	375	45	28	570	20	830
225M	2	225	356	311	149	55	110	16	49	10	18.5	400	350	450	0	18.5	5	435	470	340	75	400	45	28	570	20	825
225M	4、6、8	225	356	311	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	470	340	75	400	45	28	570	20	855
250M	2	250	406	349	168	60	140	18	53	11	24	500	450	550	0	18.5	5	490	510	390	80	445	55	30	640	22	930
250M	4、6、8	250	406	349	168	65	140	18	58	11	24	500	450	550	0	18.5	5	490	510	390	80	445	55	30	640	22	930
280S	2	280	457	368	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	580	420	85	490	70	35	700	22	970
280S	4、6、8	280	457	368	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	580	420	85	490	70	35	700	22	990
280M	2	280	457	419	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	580	420	85	540	70	35	700	22	1020
280M	4、6、8	280	457	419	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	580	420	85	540	70	35	700	22	1040
315S	2	315	508	406	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	570	85	45	860	22	1200
315S	4、6、8、10	315	508	406	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	570	85	45	860	22	1230
315M	2	315	508	457	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1310
315M	4、6、8、10	315	508	457	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1340
315L	2	315	508	508	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1310
315L	4、6、8、10	315	508	508	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	550	120	680	85	45	860	22	1340
355M	2	355	610	560	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1015	25	1510
355M	4、6、8、10	355	610	560	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1015	25	1540
355L	2	355	610	630	254	75	140	20	67.5	12	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1015	25	1510
355L	4、6、8、10	355	610	630	254	95	170	25	86	14	28	740	680	800	0	24	6	730	710	655	116	755	70	52	1015	25	1540

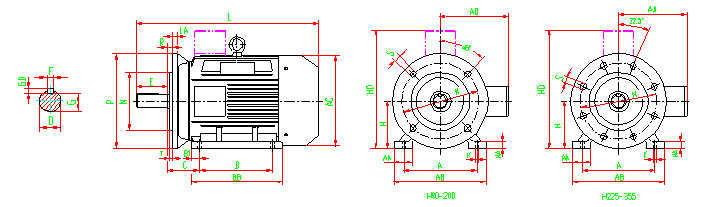

注：1.圖為B35型圖樣，機座帶底腳，端蓋上有凸緣。 2.B3型電機機座帶底腳，端蓋上無凸緣，無尺寸M、N、P、S、T、LA。 3.B5型電機機座無底腳，端蓋有凸緣，無尺寸A、B、C、AB、AA、BB、HA、K、H。 4.H80-90無吊環。
Note：1.The drawing is B35 type with feet and flange. 2.B3 type motors have feet but no flange,the dimensions have no M、N、P、S、T and LA. 3.B5 type motors have flange but no feet,the dimensions have no A、B、C、AB、AA、BB、HA、K and H. 4.H80-90 have no lifting bolts.

YFBX3系列超高效率電動機技術數據
YFBX3 SERIES PREMIUM EFFICIENCY MOTORS TECHNICAL SPECIFICATIONS
型號	額定功率		電流（安培）	轉速（轉/分）	效率（%）	功率因數（Cosφ）	最大轉矩	堵轉轉矩	堵轉電流	噪限值	振動限值（毫米/秒）	重量（千克）
型號	千瓦	馬力	電流（安培）	轉速（轉/分）	效率（%）	功率因數（Cosφ）	額定轉矩	額定轉矩	額定電流	噪限值	振動限值（毫米/秒）	重量（千克）
Type	Rated Output		Current （A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Max Torque	Locked Torque	Locked Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
Type	kW	HP	Current （A）	Speed （r/min）	Eff. （%）	Power Factor （Cosφ）	Rated Torque	Rated Torque	Rated Current	Noise Limit dB(A)	Vibration Limit (mm/s)	Weight （Kg）
YFBX3-80M1-2	0.75	1	1.72	2840	80.7	0.82	2.3	2.3	7.0	62	1.6	17
YFBX3-80M2-2	1.1	1.5	2.43	2840	82.7	0.83	2.3	2.2	7.6	62	1.6	20
YFBX3-90S-2	1.5	2	3.22	2850	84.2	0.84	2.3	2.2	7.9	67	1.6	23
YFBX3-90L-2	2.2	3	4.58	2850	85.9	0.85	2.3	2.2	7.9	67	1.6	28
YFBX3-100L-2	3	4	6.02	2870	87.1	0.87	2.3	2.2	8.5	74	1.6	36
YFBX3-112M-2	4	5.5	7.84	2890	88.1	0.88	2.3	2.2	8.5	77	1.6	44
YFBX3-132S1-2	5.5	7.5	10.6	2900	89.2	0.88	2.3	2.0	8.5	79	1.6	63
YFBX3-132S2-2	7.5	10	14.4	2900	90.1	0.88	2.3	2.0	8.5	79	1.6	70
YFBX3-160M1-2	11	15	20.6	2940	91.2	0.89	2.3	2.0	8.5	81	2.2	112
YFBX3-160M2-2	15	20	27.9	2940	91.9	0.89	2.3	2.0	8.5	81	2.2	122
YFBX3-160L-2	18.5	25	34.2	2940	92.4	0.89	2.3	2.0	8.5	81	2.2	156
YFBX3-180M-2	22	30	40.5	2950	92.7	0.89	2.3	2.0	8.5	83	2.2	181
YFBX3-200L1-2	30	40	54.9	2945	93.3	0.89	2.3	2.0	8.5	84	2.2	246
YFBX3-200L2-2	37	50	67.4	2945	93.7	0.89	2.3	2.0	8.5	84	2.2	265
YFBX3-225M-2	45	60	80.8	2960	94.0	0.90	2.3	2.0	8.0	86	2.2	325
YFBX3-250M-2	55	75	98.5	2970	94.3	0.90	2.3	2.0	8.0	89	2.2	421
YFBX3-280S-2	75	100	134	2970	94.7	0.90	2.3	1.8	7.5	91	2.2	598
YFBX3-280M-2	90	125	160	2970	95.0	0.90	2.3	1.8	7.5	91	2.2	621
YFBX3-315S-2	110	150	195	2975	95.2	0.90	2.3	1.8	7.5	92	2.8	950
YFBX3-315M-2	132	175	234	2975	95.4	0.90	2.3	1.8	7.5	92	2.8	1065
YFBX3-315L1-2	160	220	279	2975	95.6	0.91	2.3	1.8	7.5	92	2.8	1210
YFBX3-315L2-2	200	270	349	2975	95.8	0.91	2.2	1.8	7.5	92	2.8	1380
YFBX3-355M-2	250	350	436	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	1865
YFBX3-355L-2	315	425	549	2980	95.8	0.91	2.2	1.6	7.5	100	2.8	2120
YFBX3-80M1-4	0.55	0.75	1.38	1390	81.0	0.75	2.3	2.4	6.6	56	1.6	17
YFBX3-80M2-4	0.75	1	1.84	1390	82.5	0.75	2.3	2.3	6.6	56	1.6	18
YFBX3-90S-4	1.1	1.5	2.61	1390	84.1	0.76	2.3	2.3	6.8	59	1.6	23
YFBX3-90L-4	1.5	2	3.47	1390	85.3	0.77	2.3	2.3	7.0	59	1.6	26
YFBX3-100L1-4	2.2	3	4.76	1420	86.7	0.81	2.3	2.3	7.6	64	1.6	36
YFBX3-100L2-4	3	4	6.34	1420	87.7	0.82	2.3	2.3	7.6	64	1.6	40
YFBX3-112M-4	4	5.5	8.37	1430	88.6	0.82	2.3	2.2	7.8	65	1.6	50
YFBX3-132S-4	5.5	7.5	11.2	1450	89.6	0.83	2.3	2.0	7.9	71	1.6	65
YFBX3-132M-4	7.5	10	15	1450	90.4	0.84	2.3	2.0	7.5	71	1.6	72
YFBX3-160M-4	11	15	21.5	1460	91.4	0.85	2.3	2.2	7.7	73	2.2	120
YFBX3-160L-4	15	20	28.8	1460	92.1	0.86	2.3	2.2	7.8	73	2.2	140
YFBX3-180M-4	18.5	25	35.3	1470	92.6	0.86	2.3	2.0	7.8	76	2.2	180
YFBX3-180L-4	22	30	41.8	1470	93.0	0.86	2.3	2.0	7.8	76	2.2	201
YFBX3-200L-4	30	40	56.6	1470	93.6	0.86	2.3	2.0	7.3	76	2.2	255
YFBX3-225S-4	37	50	69.6	1480	93.9	0.86	2.3	2.0	7.4	78	2.2	311
YFBX3-225M-4	45	60	84.4	1480	94.2	0.86	2.3	2.0	7.4	78	2.2	340
YFBX3-250M-4	55	75	103	1480	94.6	0.86	2.3	2.2	7.4	79	2.2	445
YFBX3-280S-4	75	100	136	1480	95.0	0.88	2.3	2.0	6.9	80	2.2	581
YFBX3-280M-4	90	125	163	1480	95.2	0.88	2.3	2.0	6.9	80	2.2	765
YFBX3-315S-4	110	150	197	1480	95.4	0.89	2.2	2.0	7.0	88	2.8	950
YFBX3-315M-4	132	175	236	1480	95.6	0.89	2.2	2.0	7.0	88	2.8	1180
YFBX3-315L1-4	160	220	285	1480	95.8	0.89	2.2	2.0	7.1	88	2.8	1165
YFBX3-315L2-4	200	270	352	1480	96.0	0.90	2.2	2.0	7.1	88	2.8	1510
YFBX3-355M-4	250	350	440	1488	96.0	0.90	2.2	2.0	7.1	95	2.8	1840
YFBX3-355L-4	315	425	554	1488	96.0	0.90	2.2	2.0	7.1	95	2.8	2070
YFBX3-90S-6	0.75	1	2.03	910	78.9	0.71	2.1	2.0	6.0	57	1.6	23
YFBX3-90L-6	1.1	1.5	2.83	910	81.0	0.73	2.1	2.0	6.0	57	1.6	30
YFBX3-100L-6	1.5	2	3.78	930	82.5	0.73	2.1	2.0	6.5	61	1.6	35
YFBX3-112M-6	2.2	3	5.36	940	84.3	0.74	2.1	2.0	6.6	65	1.6	46
YFBX3-132S-6	3	4	7.2	970	85.6	0.74	2.1	2.0	6.8	69	1.6	61
YFBX3-132M1-6	4	5.5	9.46	970	86.8	0.74	2.1	2.0	6.8	69	1.6	76
YFBX3-132M2-6	5.5	7.5	12.7	970	88.0	0.75	2.1	2.0	7.0	69	1.6	85
YFBX3-160M-6	7.5	10	16.2	970	89.1	0.79	2.1	2.0	7.0	73	2.2	112
YFBX3-160L-6	11	15	23.1	970	90.3	0.80	2.1	2.0	7.2	73	2.2	140
YFBX3-180L-6	15	20	30.9	980	91.2	0.81	2.1	2.0	7.3	73	2.2	195
YFBX3-200L1-6	18.5	25	37.8	978	91.7	0.81	2.1	2.0	7.3	73	2.2	245
YFBX3-200L2-6	22	30	44.8	978	92.2	0.81	2.1	2.0	7.4	73	2.2	255
YFBX3-225M-6	30	40	59.1	980	92.9	0.83	2.1	2.0	6.9	74	2.2	330
YFBX3-250M-6	37	50	71.7	980	93.3	0.84	2.1	2.0	7.1	76	2.2	400
YFBX3-280S-6	45	60	85.8	990	93.7	0.85	2.0	2.0	7.3	78	2.2	510
YFBX3-280M-6	55	75	103	990	94.1	0.86	2.0	2.0	7.3	78	2.2	585
YFBX3-315S-6	75	100	143	985	94.6	0.84	2.0	2.0	6.6	83	2.8	950
YFBX3-315M-6	90	125	170	985	94.9	0.85	2.0	2.0	6.7	83	2.8	1015
YFBX3-315L1-6	110	150	207	985	95.1	0.85	2.0	2.0	6.7	83	2.8	1065
YFBX3-315L2-6	132	175	244	985	95.4	0.86	2.0	2.0	6.8	83	2.8	1180
YFBX3-355M1-6	160	220	296	985	95.6	0.86	2.0	1.8	6.8	85	2.8	1755
YFBX3-355M2-6	200	270	365	985	95.8	0.87	2.0	1.8	6.8	85	2.8	1940
YFBX3-355L-6	250	350	456	985	95.8	0.87	2.0	1.8	6.8	85	2.8	2070
YFBX3-132S-8	2.2	3	5.75	710	81.9	0.71	2.0	1.8	6.7	64	1.6	60
YFBX3-132M-8	3	4	7.48	710	83.5	0.73	2.0	1.8	6.9	64	1.6	69
YFBX3-160M1-8	4	5.5	9.82	720	84.8	0.73	2.0	1.9	6.9	68	2.2	95
YFBX3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	2.0	1.9	6.9	68	2.2	105
YFBX3-160L-8	7.5	10	17.4	720	87.3	0.75	2.0	1.9	6.6	68	2.2	122
YFBX3-180L-8	11	15	25.2	720	88.6	0.75	2.0	2.0	6.6	70	2.2	176
YFBX3-200L-8	15	20	33.5	730	89.6	0.76	2.0	2.0	6.8	73	2.2	218
YFBX3-225S-8	18.5	25	41.0	740	90.1	0.76	2.0	1.9	6.8	73	2.2	245
YFBX3-225M-8	22	30	47.3	740	90.6	0.78	2.0	1.9	7.0	73	2.2	350
YFBX3-250M-8	30	40	63.2	740	91.3	0.79	2.0	1.9	6.7	75	2.2	400
YFBX3-280S-8	37	50	77.5	740	91.8	0.79	2.0	1.9	6.7	76	2.2	462
YFBX3-280M-8	45	60	93.9	740	92.2	0.79	2.0	1.9	6.7	76	2.2	505
YFBX3-315S-8	55	75	112	735	92.5	0.81	2.0	1.8	6.8	82	2.8	805
YFBX3-315M-8	75	100	151	735	93.1	0.81	2.0	1.8	6.3	82	2.8	925
YFBX3-315L1-8	90	125	179	735	93.4	0.82	2.0	1.8	6.4	82	2.8	1025
YFBX3-315L2-8	110	150	218	735	93.7	0.82	2.0	1.8	6.4	82	2.8	1200
YFBX3-355M1-8	132	175	260	740	94.0	0.82	2.0	1.8	6.4	89	2.8	1545
YFBX3-355M2-8	160	220	314	740	94.3	0.82	2.0	1.8	6.4	89	2.8	1630
YFBX3-355L-8	200	270	387	740	94.6	0.83	2.0	1.8	6.4	89	2.8	1725
YFBX3-315S-10	45	60	99	590	92.0	0.75	2.0	1.5	6.2	82	2.8	780
YFBX3-315M-10	55	75	121	590	92.0	0.75	2.0	1.5	6.2	82	2.8	885
YFBX3-315L1-10	75	100	162	590	92.8	0.76	2.0	1.5	5.8	82	2.8	870
YFBX3-315L2-10	90	125	191	590	93.0	0.77	2.0	1.5	5.9	82	2.8	880
YFBX3-355M1-10	110	150	230	590	93.3	0.78	2.0	1.3	6.0	82	2.8	865
YFBX3-355M2-10	132	175	274	590	93.8	0.78	2.0	1.3	6.1	82	2.8	860
YFBX3-355L1-10	160	220	332	590	93.8	0.78	2.0	1.3	6.1	82	2.8	855
注：重量為吊裝時的參考重量，以實物為準。
